最大測試管腳:192腳

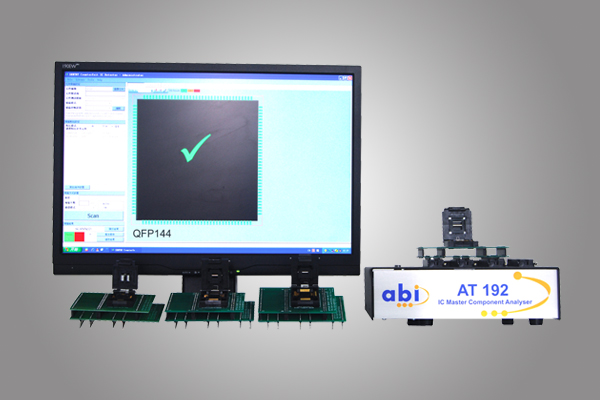

英國ABI-AT192全品種集成電路測試儀測試適用范圍：

元器件測試-適用于所有類型的集成電路的測試和元器件的篩選測試

電路板測試-適用各種電路板的檢測(附加測試電纜線和各種封裝的測試夾)

測試原理(v-i曲線測試)：

對元器件的每個管腳施加一個安全的低功率的掃描驅動信號，產生一個阻抗特征圖，以備對比和存儲。

被測器件和數據庫中標準動態阻抗圖相比對，阻抗圖的差異大小即可判斷元件的好壞和可用性。

測試信號可設定的參數包括: 電壓、波形、源電阻、頻率?？筛鶕?jù)需要進行調整以便得到準確的信息。

集成電路測試操作如此簡單:

1.從數據庫選擇要測試的集成電路型號.

2.將集成電路插入測試座.

3.執行測試

4.得到PASS或FAIL的測試結果.

商品輸入檢驗

不需要電子專業知識.

適用于所有集成電路/封裝件.及各種類型電路板

靈活、好安裝、宜操作.

測試結果直接: PASS或FAIL.

軟件可設定各種測試條件.

可提供完整的元件測試分析報告.

英國ABI-AT192全品種集成電路測試儀適合不同封裝形式的元件:

-雙列插腳(DIL)

-小型封裝集成集成電路(SOIC)

-小型封裝(SSOP, TSOP)

-塑料無引線芯片載體封裝(PLCC)

-四方扁平封裝(TQFP, PQFP, LQFP)

-球門陣列封裝(BGA)

注意: SENTRY不受限于只能測試電子集成電路, 也可用于整個模塊。

測試通道

標準提供多達128個測試通道, 可設定用于不同的元器件封裝。

升級模塊：64通道

可擴充到192/256個測試通道。

用兩種模式掃瞄:

一般模式: 掃描信號是以一固定管腳為參考點, 測試信號施加到待測元器件上。

矩陣模式: 掃描信號是以元器件的各個管腳為參考點, 測試信號循環組合施加到待測元器件上。
