JTAGMaster邊界掃描測試儀產品簡介:
Joint Test Action Group(JTAG)

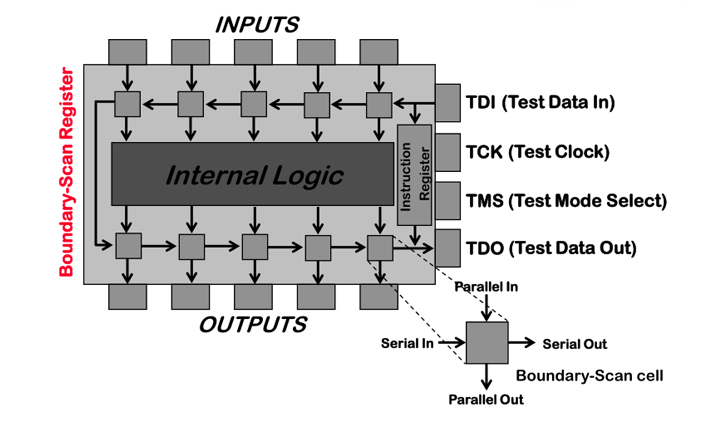

IEEE 1149.1 標準測試端口及邊界掃描的架構
一般電路板常見的通訊界面
可支持一般無法使用接觸測試的組件包裝(e.g. BGA, QFN)
可同時測試多顆組件
安全且快速的電路板測試方法
它不需要功能測試程序







專業銷售英國ABI產品:電路板故障檢測儀,電路板維修工作站;英國ABI-BM8500電路板維修工作站,英國ABI-BM8400電路板故障檢測儀;英國ABI-3400三維立體V-I-F動態阻抗分析儀;英國ABI-2400電路板故障檢測儀;英國ABI-DT5000C多功能電路板故障檢測儀;英國ABI-1100可編程電源,英國ABI-BM8300多功能集成電路及電路板故障診斷等產品,提供產品簡介和技術參數,歡迎來電咨詢,咨詢電話:010-82573333.
——
